Automatická regulácia horenia RT-08G pre teplovodné krbové vložky
Automatická regulácia horenia RT-08G pre teplovodné krbové vložky

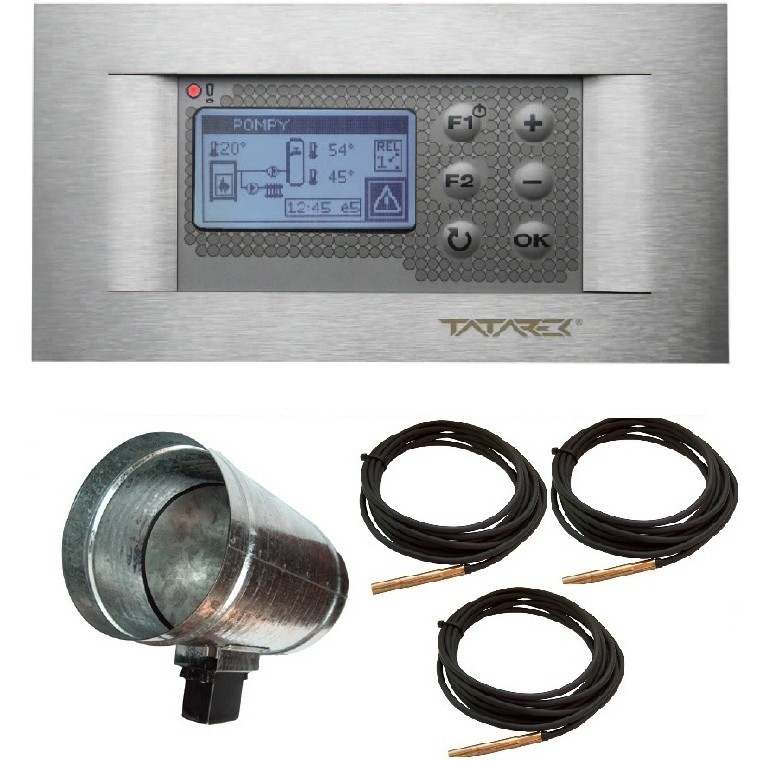

Automatická regulácia horenia RT - 08G je určená na optimalizáciu procesu spaľovania v teplovodnej krbovej vložke, ktorej súčasťou je prívod vzduchu z exteriéru do spaľovacej komory.
Regulácia riadi tepelný okruh v ktorom je zdrojom tepla krb s teplovodnou krbovou vložkou, alebo s externým teplovodným výmenníkom. Spaľovací proces je riadený automaticky vzduchovou klapkou. Vyrobené teplo je odvádzané do zásobníka teplej úžitkovej vody (TÚV), alebo akumulačnej nádrže a rozvodov ústredného kúrenia.
Regulátor je vybavený vlastným zdrojom havarijného napájania, výpadky napájania v dĺžke do 8 sekúnd ho nevyradia z prevádzky (počas tejto doby môže dôjsť k zapnutiu záložného napájania).
Základnou funkciou regulátora je udržovanie teploty v teplovodnej krbovej vložke na stanovenej úrovni. Druhou funkciou je ovládanie čerpadla plniaceho zásobník TÚV. Treťou funkciou je riadenie obehového čerpadla ÚK.
Na reguláciu je potrebné doobjednať ovládanú klapku bez tesnenia !!! Tá je k dopozícii v priemeroch 100 mm, 120 mm a 150 mm.
Návod na stiahnutie| Max. pripojovaný výkon | 750 W |
|---|---|
| Napájanie | 230 V/50 Hz |
| Počet časových zón | 4 |
| Počet ovlád. výstupov čerpadla | 3x250W/230V/50Hz |
| Počet riadiacich beznapäťových výstupov | 1xmax.500W |

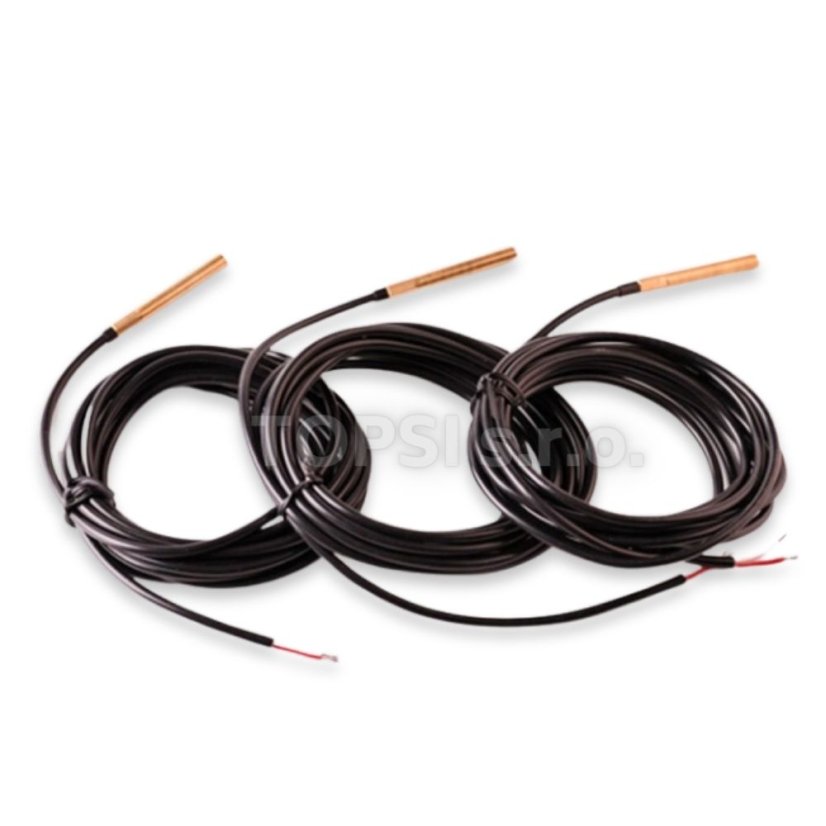

| Počet teplotných čidiel vody | 3xKTY81 (0...+100°C) |
| Počet výstupov ovlád. pohon klapky | 1x5V/500mA/DC |
| Poistka | 6,3A/250V |
| Presnosť meranej teploty | 2°C |
| Príkon bez zaťaženia | 5 W |
| Rozlišovacia schopnosť meranej teploty | 0,5°C |
| Stupeň krytia | IP41 |
| Teplota okolia | 0-50°C |
| Vlhkosť okolia | 10-90 % bez kondenzácie |
